Конусная дробилка использует новые технологические исследования и разработки, оптимизирует тип полости дробления и обладает высокой эффективностью дробления. Она подходит для дробления камней средней и высокой твердости и высокой твердости. Конусная дробилка оснащена различными типами и моделями для различных каменные материалы и различные производственные потребности.В этой статье мы кратко представим вам конусную дробилку.
Конусная дробилка в основном делится на два типа: гидравлическая конусная дробилка и пружинная конусная дробилка, а гидравлическое давление делится на два типа: одноцилиндровый и многоцилиндровый.
1. Одноцилиндровая конусная дробилка серии CS/CH
Одноцилиндровая гидравлическая конусная дробилка серии CS/CH имеет большее загрузочное отверстие, что обеспечивает более высокую производительность и может применяться в различных процессах дробления.Она широко используется в дроблении от среднего до ультратонкого дробления, а также в стационарных и мобильных дробильных установках. .
1. Размер подачи: 0-370 мм
2. Производительность: 15-2200 т/ч
3. Мощность: 90-750 кВт
4. Модель: CS820/830/840/860, CH820/830/840/860/870/880
Принцип работы:

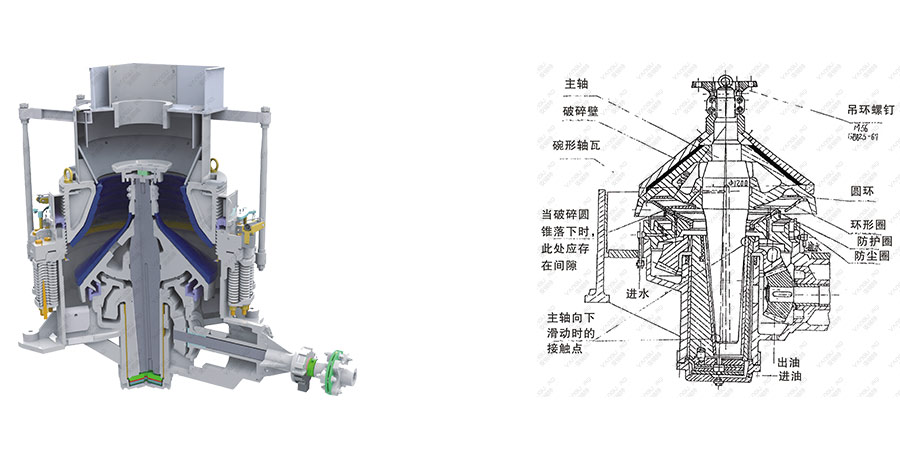

Одноцилиндровая гидравлическая конусная дробилка серии CS/CH предназначена для регулировки гидравлического цилиндра в нижней части подвижного конуса, чтобы подвижный конус двигался вверх и вниз, чтобы легко регулировать размер разгрузочного отверстия и размер продукта. Он приводится в движение двигателем для привода шестерни дробилки, шестерня приводит в движение большую шестерню, большая шестерня в сборе (большая шестерня, большая рама шестерни, эксцентриковая стальная втулка) приводит в движение узел эксцентриковой втулки (эксцентриковая гильза цилиндра, эксцентриковая медная втулка ) и узел главного вала (шпиндель), внутренний конус, вкладыш внутреннего конуса), принять теоретическую вертикальную линию за центр, вращаться в медной втулке, и узел главного вала может реализовать авторотацию с центральной линией главного вала в эксцентриковая медная втулка.Когда машина работает вхолостую,узел эксцентриковой втулки удерживает узел главного вала и вращается с большой шестерней Когда материал добавляется в камеру дробления, узел главного вала (главный вал, внутренний конус) медленно перемещается в эксцентриковой медной втулке под действием сопротивления материала вращения. Беговая дорожка внутреннего конуса, кажется, качается вперед и назад в полости дробления и одновременно медленно вращается. Материал сжимается и ломается колеблющимся внутренним конусом, а соединение между опорной втулкой и рама прижимается гидравлическим цилиндром Когда металл падает в дробилку Когда есть небьющиеся предметы, такие как блоки, движущийся конус одиночного цилиндра удерживается нижним гидравлическим поршнем, который играет роль регулировки разгрузочного отверстия ,защита от проникновения железа и многократные подъемы и опускания для устранения засорения (см. Параметры модели одноцилиндровой гидравлической конусной дробилки серии CS/CH).

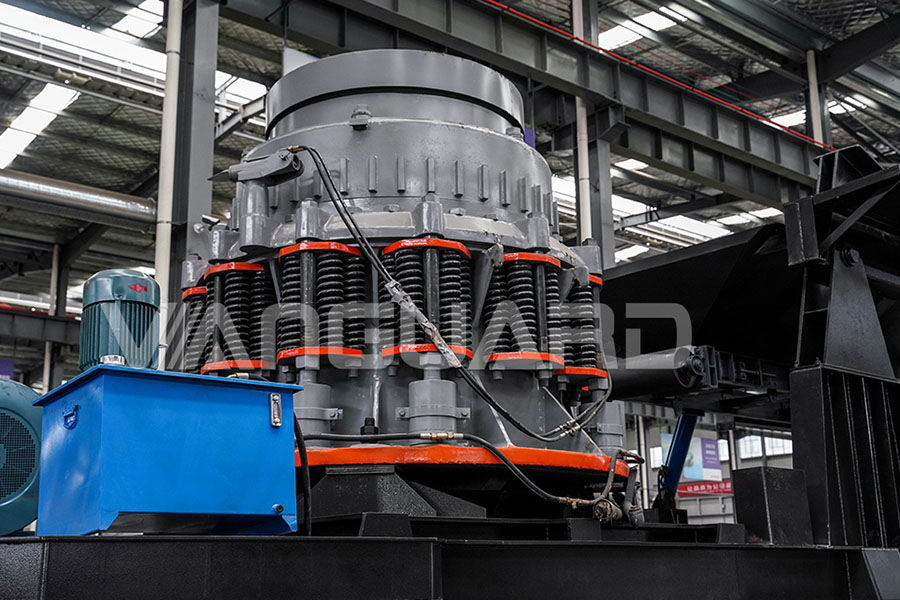

2. Многоцилиндровая гидравлическая конусная дробилка серии CP

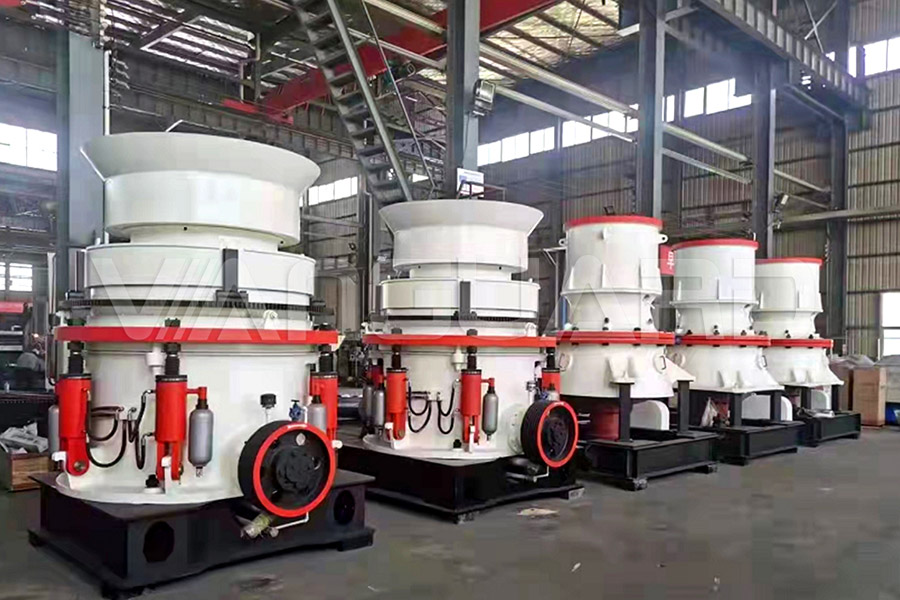

Многоцилиндровая гидравлическая конусная дробилка серии CP оснащена гидравлической защитой, гидравлической очисткой полости с высокой степенью автоматизации. что исходная пружинная конусная дробилка должна быть отключена для ручного разгрузки, что значительно снижает объем технического обслуживания и повышает эффективность производства.Эффективность дробления высока, изнашиваемые детали низки, готовый продукт после дробления имеет кубическую форму, а мелкозернистость содержание зерна высокое, что может удовлетворить потребности некоторых высококачественных заполнителей.
1. Размер подачи: 0-350 мм
2. Производительность: 55-550 т/ч
3. Мощность: 75-315 кВт
4. Модель: КП200/300/400/500/800
Принцип работы:

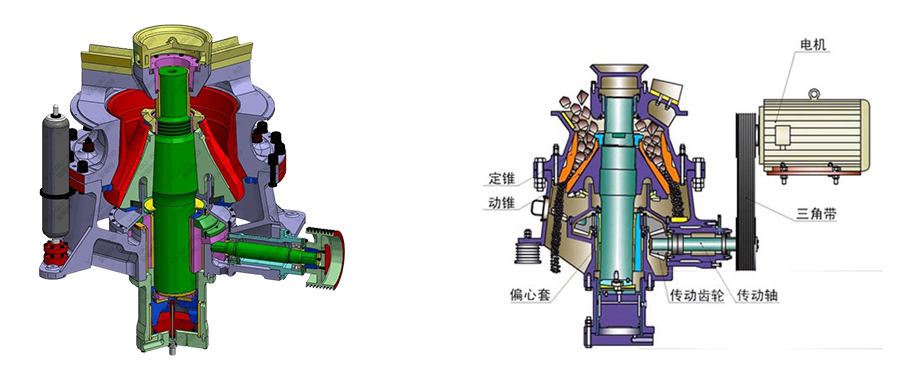

Многоцилиндровая гидравлическая конусная дробилка серии CP использует принцип ламинирования для дробления материалов.При работе двигатель приводит в движение шкив или муфту, а трансмиссионный вал и конусная часть заставляют эксцентриковый вал совершать периодическое колебательное движение под осевой линией. , После того, как материал попадает в полость дробления из загрузочного отверстия, он измельчается из-за взаимного воздействия эксцентрикового вала и вогнутого сжатия, измельчения и разминания.После многократных сжатий, ударов и изгибов материал измельчается до требуемый размер частиц падает под действием собственной силы тяжести и выгружается снизу (см.: параметры модели многоцилиндровой гидравлической конусной дробилки серии СР).
3. Гидравлическая конусная дробилка серии CSV
Гидравлическая конусная дробилка серии CSV подходит для дробления различных руд и горных пород средней и высокой твердости.Она имеет характеристики надежной конструкции, высокой эффективности производства и удобной регулировки.Это идеальное оборудование, подходящее для дробления различных твердых и среднетвердых руд и горных пород. на крупных заводах, широко используемых в металлургии, строительстве, гидроэнергетике, транспорте, химической промышленности, строительных материалах и других отраслях промышленности.
1. Размер подачи: 0-178 мм
2. Производительность: 18-725 т/ч
3. Мощность: 45-315 кВт
4. Модель: CSV60/110/132/160/200/250/315
Принцип работы:

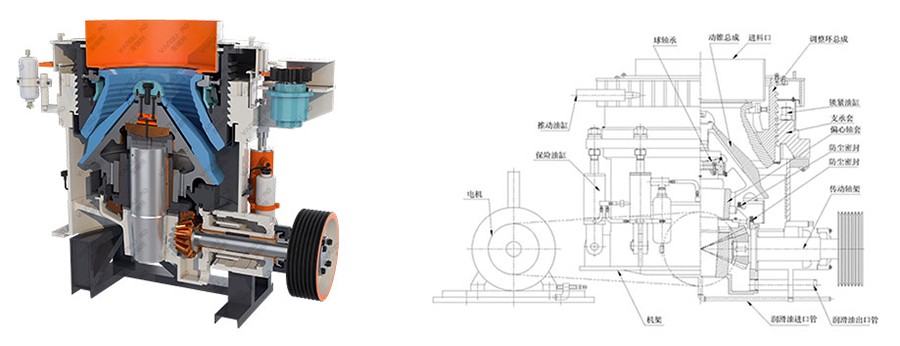

Когда гидравлическая конусная дробилка серии CSV работает, двигатель приводит в движение шкив или муфту, а трансмиссионный вал и конусная часть заставляют эксцентриковый вал совершать периодические колебательные движения под осевой линией.После того, как материал попадает в полость дробления из подачи порт, он сминается из-за взаимного воздействия эксцентрикового вала и подбарабанья сдавливания, измельчения и разминания.После многократных сжатий, ударов и изгибов материал, измельченный до необходимого размера частиц, падает под действием собственной силы тяжести и выгружается снизу (см. параметры модели гидравлической конусной дробилки серии CSV).
Гидравлическая конусная дробилка серии CSV использует особую частоту дробления и эксцентриситет, так что содержание мелких частиц в дробленых продуктах выше, а содержание частиц меньшего размера, чем закрытое боковое разгрузочное отверстие, может достигать 80%, что повышает производительность обработки. последующих процессов и снижает общее потребление энергии.Более того, предохранительный цилиндр может автоматически управлять функциями защиты от перегрузки и очистки полости, устраняя проблемы, связанные с необходимостью остановки оригинальной пружинной конусной дробилки для ручной разгрузки, значительно снижая уровень обслуживания и повышая производительность. Комбинированная масляная станция с гидравлической смазкой имеет небольшие размеры и простую проводку.

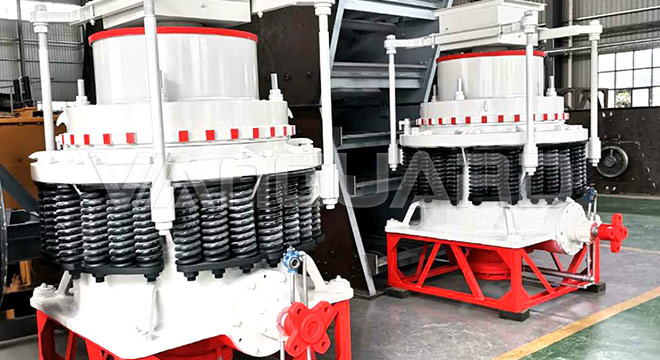

4. Пружинная конусная дробилка серии PY
Пружинная предохранительная система пружинно-конусной дробилки серии PY представляет собой устройство защиты от перегрузок, которое позволяет металлическим инородным телам проходить через полость дробления, не повреждая машину.Он использует две формы уплотнения сухого масла или воды для изоляции каменного порошка от смазочное масло и заставить его работать нормально Тип полости дробления пружинной конусной дробилки определяется использованием руды, а стандартный тип подходит для среднего дробления Средний размер подходит для мелкого дробления Тип короткой головки подходит для сверхтонкого дробления.
1. Размер подачи: 0-178 мм
2. Производительность: 20-300 т/ч
3. Мощность: 30-260 кВт
4. Модель: PYB600/900/1200/1750/2200, PYD600/900/1200/1750/2200 PYZ900/1200/1750/2200
Принцип работы:
Рабочая часть конусной дробилки представляет собой два усеченных конуса, один неподвижный конус, другой подвижный конус Неподвижный конус неподвижен и является частью рамы Нижний конец подвижного конуса подвижно вставлен в эксцентриковая втулка.Поэтому центральная ось неподвижного конуса пересекается с центральной осью подвижного конуса, образуя косой угол.Когда центральная ось подвижного конуса вращается вокруг центральной оси неподвижного конуса, подвижный конус эксцентрично перемещается по внутренней поверхности неподвижного конуса. В секции, где подвижный конус приближается к неподвижному конусу, материал там сжимается, ударяется и изгибается движущимся конусом, образуя дробящую полость; неподвижный конус,Измельченный материал выгружается из нижней части конуса под действием собственного веса, который становится разгрузочным отверстием, а материал загружается из загрузочного отверстия (см.: параметры модели пружинно-конусной дробилки серии PY).
Модельные параметры конусных дробилок разных производителей различны, также различаются требуемый размер частиц сырья, производительность и размер частиц готового продукта.Вы можете связаться с производителем, чтобы он порекомендовал вам подходящую модель оборудования в соответствии с вашими реальными потребностями.
