Краткая сводка
Медная руда твёрдая, с высоким кремнием и сильно абразивная. Стадия дробления должна снизить крупность исходной горной массы до питания фабрики, сохраняя кубовидную форму и ограничивая песок. Статья начинается со слоевого дробления, затем разбирает восемь узлов - камеру дробления, эксцентриковый вал, маховик, распорную плиту, CSS, гидравлику, привод и смазку, - чтобы инженер увидел, как дробилка грызёт породу. Конусные дробилки Vanguard Machinery используют слоевую камеру, где слой породы дробит сам себя и даёт более чистую форму зерна.

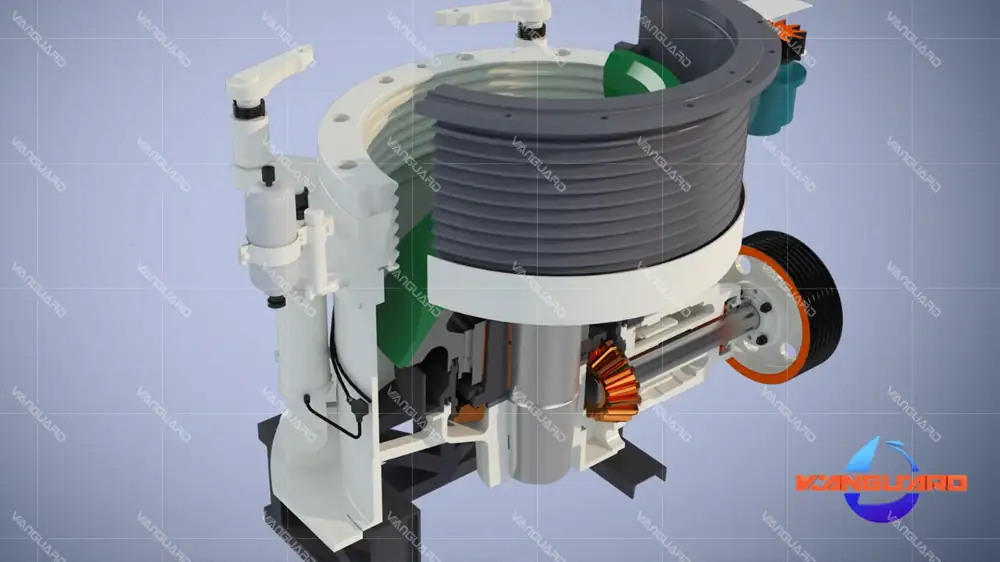

Принцип слоевого дробления
Одночастичное дробление бьёт породу в одной точке: напряжение сосредотачивается, растёт песок, форма падает. Слоевое (послойное) держит камеру заполненной, так что дробящий конус сжимает весь слой, и зёрна ломают друг друга. Итог: больше кубов, меньше пластин, ровный износ футеровки и меньше энергии на тонну. На абразивной медной руде слоевое заметно продлевает жизнь футеровке.

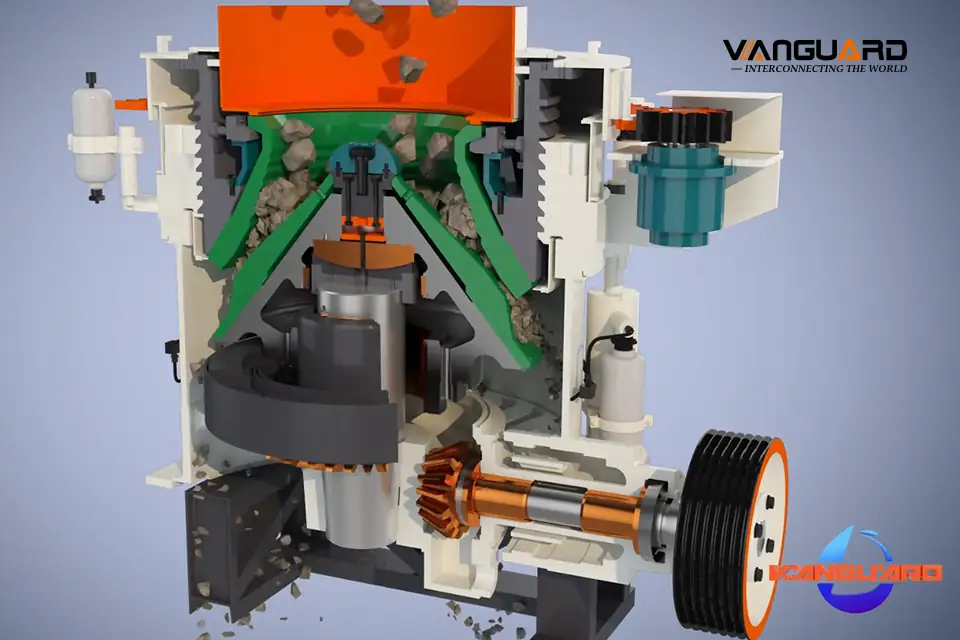

Конструкция камеры дробления
Камера - это сужающееся пространство между подвижным конусом (дробящим телом) и неподвижным кольцом. Важны два параметра: - Угол захвата: угол между гранями конусов. Слишком широкий - порода отскакивает; слишком узкий - падает производительность. - Профиль камеры: современные кривые расширяются сверху, чтобы схватить питание, и сужаются снизу, чтобы держать продукт и не дать зависания. Сечение футеровки задаёт ритм падения материала; неверный профиль рушит и выход, и форму.
Эксцентриковый вал и главный вал
В конусе главный вал несёт дробящий конус. Эксцентриковая втулка вращается, и ось конуса описывает круг вокруг оси вала - это качание. Ширина качания - ход: больше ход даёт сильнее разрушение и крупнее продукт; меньше - мельче. Угол эксцентрика и число оборотов задают, сколько укусов в секунду. В щёковой дробилке эксцентриковый вал качает шатун, тот толкает распорную плиту, и подвижная щека машет.
Маховик
Маховик щёковой дробилки копит энергию. Дробление - ударная нагрузка, момент мотора скачет. Маховик забирает энергию на лёгком полуобороте и отдаёт на укусе, сглаживая нагрузку, чтобы большой камень не выбил автомат. Конусные машины используют тяжёлый шкив и гидравлическую развязку для того же эффекта.
Распорная плита
Распорная плита - предохранитель щёковой дробилки. Она переводит вращение вала в качание щеки и, что важнее, при попадании постороннего тела (штанга, болт) ломается первой и бережёт вал с подшипниками. Поэтому плита - и расходник, и страховка; держать одну-две на складе - обычное дело.
Настройка CSS
CSS (Closed Side Setting, ширина разгрузочной щели) - самый узкий зазор между конусами; он задаёт максимальный размер продукта. Сузь CSS - продукт мельче, но выход ниже и футеровка изнашивается быстрее; расширь - наоборот. Современные машины меняют зазор гидравликой или клиньями и показывают значение, так что оператор подстраивает на ходу и держит гранулометрию.
Гидравлическая система
Гидравлика на медной дробилке делает четыре дела: - Защита от перегруза: постороннее железо вздувает давление; аккумулятор сбрасывает, конус отступает, железо проходит, потом возврат. - Очистка камеры: при завале обратное давление поднимает конус и сбрасывает материал. - Смена CSS: цилиндры поднимают или опускают вал, меняя зазор. - Стопор: на ходу гидравлика держит конус на месте, чтобы не уходил. Грязное масло клинит клапаны, так что меняйте фильтры и пробы по графику.
Привод
Мотор передаёт мощность через клиноремённую передачу и шкив на шестерню; шестерня крутит зубчатый венец эксцентриковой втулки, и конус качается. Слабый ремень буксует и теряет обороты; перетянутый жжёт подшипники - тяните по метке завода. Болты муфты и корпуса подшипника тоже нужно периодически обтягивать; медная руда вибрирует сильно, и один ослабший болт запускает цепь отказов.
На гусеничном шасси вся машина сама ходит между площадками и не требует бетонного основания.

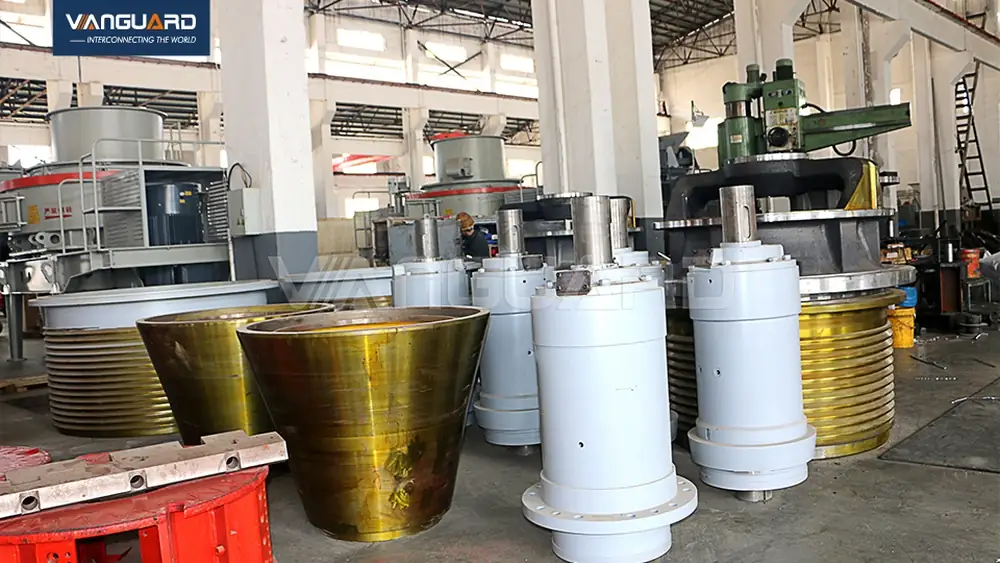

Смазка
Шестерни, подшипники и эксцентриковая втулка держатся на маслостанции: циркулирующее масло уносит жар и смывает металлическую стружку. Ключевые точки: - Температура масла: низкая - вязкость душит насос; высокая - плёнка тонка; держите окно. - Расход: сигнал малого расхода значит забит фильтр или сбой насоса. - Качество: берите пробы на воду, грязь и кислотность. - Солидол: шестерню и подшипники мажьте по графику. Течь сальника, которую не убрали, пускает воду раз - и этого хватит, чтобы убить подшипник.
Узлы и их роль
| Узел | Роль | На что смотреть при ТО |
| Камера / футеровка | Хватать и жать породу | Износ, профиль |
| Эксцентрик / втулка | Качание | Смазка, нагрев подшипника |
| Маховик | Сглаживать нагрузку | Шпонка, грузики без люфта |
| Распорная плита | Сила + защита | Запас, признак излома |
| Гидравлика | Беречь / чистить / щель | Масло, фильтр, уплотнения |
| Привод | Отдавать мощность | Натяг ремня, болты |
| Смазка | Меньше износ, жар, грязь | Температура, расход, пробы |
Жизнь футеровки
| Свойство руды | Футеровка | Относит. жизнь |
| Средняя твёрдость, мало кремния | Стандартный сплав | Долго |
| Много кремния, абразив | Усиленный сплав / кривая | Средне |
| Глина, влага, липкость | Широкая против завала | Средне-Долго |
Точки смазки
| Точка | Способ | Срок / масло |
| Подшипник вала | Циркуляция | Непрерывно, ISO VG |
| Шестерня эксцентрика | Распыл масла | Непрерывно |
| Подшипник шестерни | Солидол | По часам работы |
| Палец цилиндра настройки | Солидол | Ежемесячно |
Частые вопросы
Слоевое даёт зёрнам ломать друг друга: форма лучше, песка меньше. Одночастичное плодит песок и пластины.
Слишком широко - порода отскакивает, выход стоит, растут завалы.
Сила разрушения растёт, продукт крупнеет, футеровка летит быстрее; ровняйте под крупность питания.
Нагрузка остаётся рваной, ток мотора скачет, большой камень выбивает автомат или жжёт мотор.
Она передаёт силу и работает предохранителем; при железе ломается первой, бережёт машину - держите запас.
Узкий CSS - мелкий продукт, но низкий выход и быстрый износ; широкий - выход выше и крупнее: ставьте по нужде фабрики.
Давление растёт, аккумулятор сбрасывает, конус отступает, железо проходит, потом возврат.
При завале или останове обратное давление поднимает конус и сбрасывает материал; не форсируйте пуск.
Слабый буксует и теряет обороты; перетянутый жжёт подшипники - оба режут выход.
Возможно малый расход, забит фильтр или тяжёлый режим; сперва проверьте расход и фильтр.
Подшипники бегут сухими и греются; в тяжёлых случаях горят. Мажьте по графику.
Износ футеровки, нагрев подшипника, расход и качество масла, натяг ремня, болты - эти пять, каждую смену.
